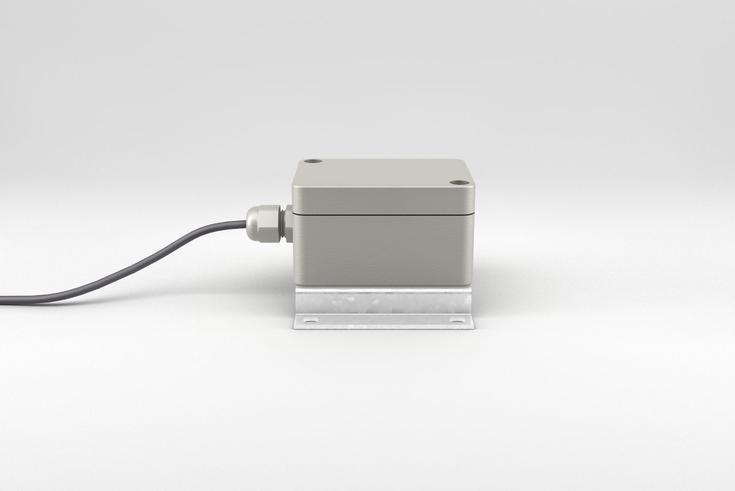

Capteur de liquide optique

Description

Branchement immédiat
Le capteur de liquide optique est livré en option avec un module d’entrée numérique. De cette manière, une connexion rapide et simple à un ePowerSwitch Master est possible. Le détecteur de mouvement peut être connecté directement au système  VizioGuard. Pour la sécurisation optimale des locaux, un  placement dans des endroits sensibles est suffisant.

Reconnaissance rapide de liquides
Le capteur de liquide dispose d’un transistor photo intégré et d’une sortie numérique à travers laquelle un liquide entrant est affiché. Par cette méthode de reconnaissance, un état d’alerte immédiat et ainsi plus rapide est possible.

Avantages par rapport aux capteurs câblés

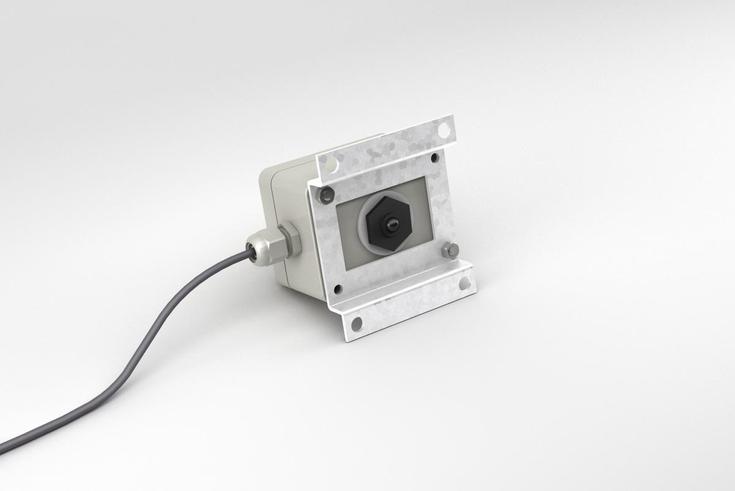

La fonctionnalité est dérivée du principe de la réflexion intérieure complète  (Total Inner Reflection, TIR). Une LED et un transistor photo sont installés dans une coupole en plastique sur la tête du capteur. En cas d’immersion d’un liquide, la lumière de la LED est reflétée vers le transistor photo. Lorsque le liquide entre dans cette coupole, la réfraction de lumière est modifiée. Une partie de la lumière reflétée est réfractée par le liquide et n’est plus reflétée. La quantité de la lumière reçue par le transistor photo est réduite et l’état d’alerte est déclenché.

Protection de rupture de câble
Une résistance terminale est intégrée dans le boîtier du capteur, responsable de la surveillance du câble du capteur. Cette fonctionnalité supplémentaire peut activée ou désactivée par un cavalier interne.

Avantages

  • Détecteur de liquide numérique avec capteur optique
  • Ne nécessite pas de calibrage
  • Aucune alimentation électrique séparée n’est nécessaire
  • Circuits électriques encapsulés dans un boîtier étanche
  • Plaque de montage en acier inoxydable
  • 2,9m de câble de connexion
  • Peut être installé pour des applications d’espaces limités
  • Installation rapide et simple

Renseignement

Capteur de liquide optique

Le capteur de liquide optique peut être utilisé pour le contrôle de tout liquide. Au contraire des contrôleurs de câble traditionnels, il ne doit pas y avoir de conductivité de liquides. Il dispose d’une sortie numérique avec en option une terminaison pour surveiller en permanence le câblage entre le capteur et le système de surveillance.  Le capteur peut être branché directement sur une des entrées en face arrière d’un système VizioGuard (en option par le module numérique d’entrée d’un ePowerSwitch Master). L’alimentation électrique est effectuée par le terminal de connexion libre de potentiel.

  • Boîtier étanche
  • Capteur optique numérique
  • Point de commutation reproductible
  • Sortie numérique
  • Surveillance de rupture de câble
