VizioGuard Tiny

Beschreibung

Der VizioGuard bietet zahlreiche Einsatzmöglichkeiten zur Steuerung, Verwaltung und Überwachung beliebiger Umgebungsbedingungen. Über den integrierten Webserver ist die Konfiguration der bis zu 4 Peripheriegeräte bzw. bis zu 32 Sensoren flexibel und komfortabel möglich.

Über das Anschlussterminal mit potentialfreien Kontakten können durch Kaskadierung bis zu 128 Peripheriegeräte überwacht und geschaltet werden. Durch diese Modularität ist der VizioGuard auch in großen IT-Infrastrukturen ohne Einschränkungen einsetzbar und bietet mit seinen kompakten Abmessungen und der attraktiven Preisgestaltung eine echte Alternative zu den integrierten Systemen (DMZ, Serverräume) der jeweiligen Anbieter.

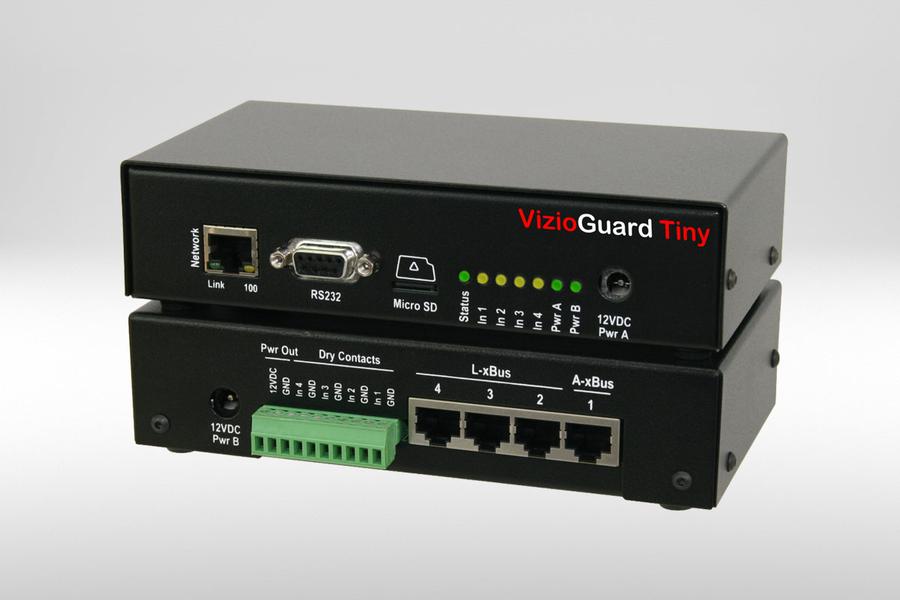

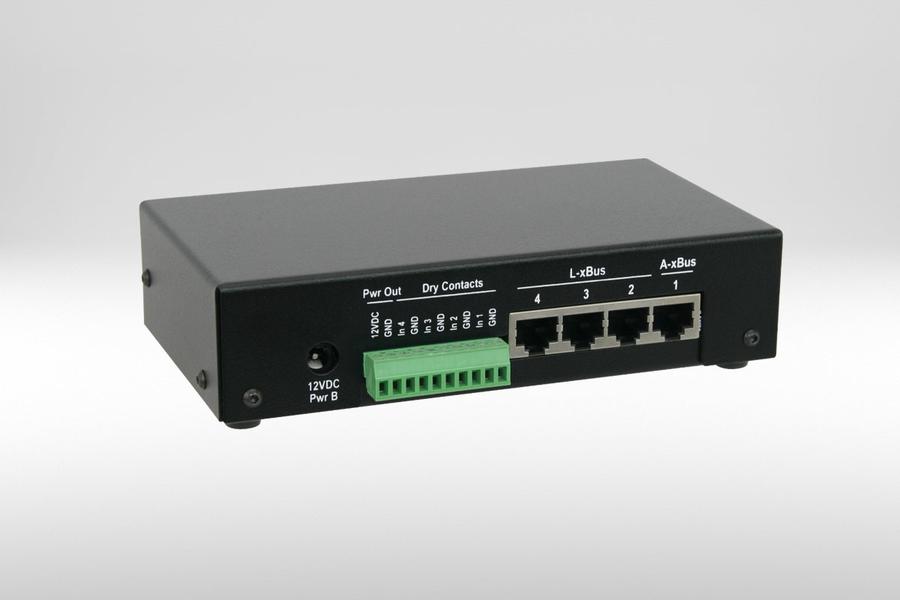

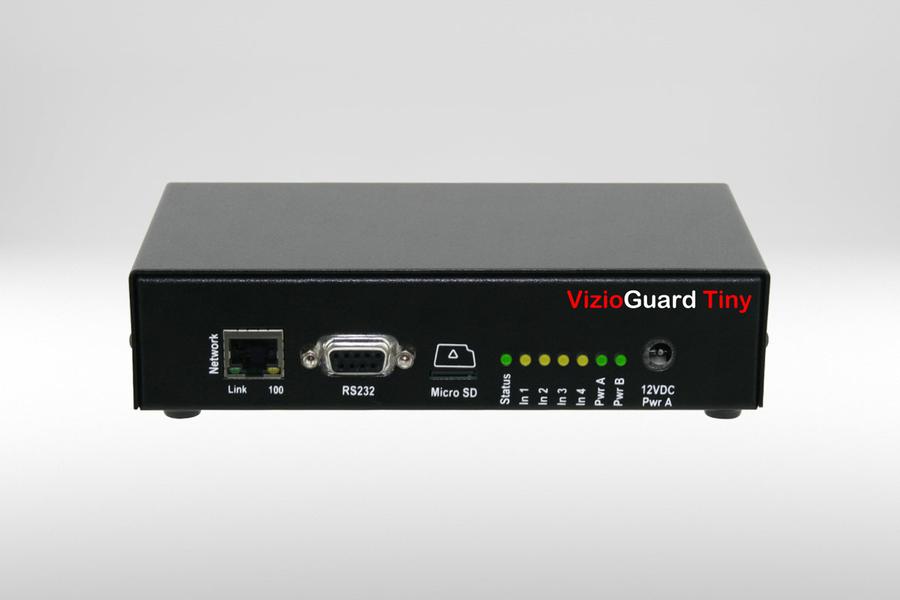

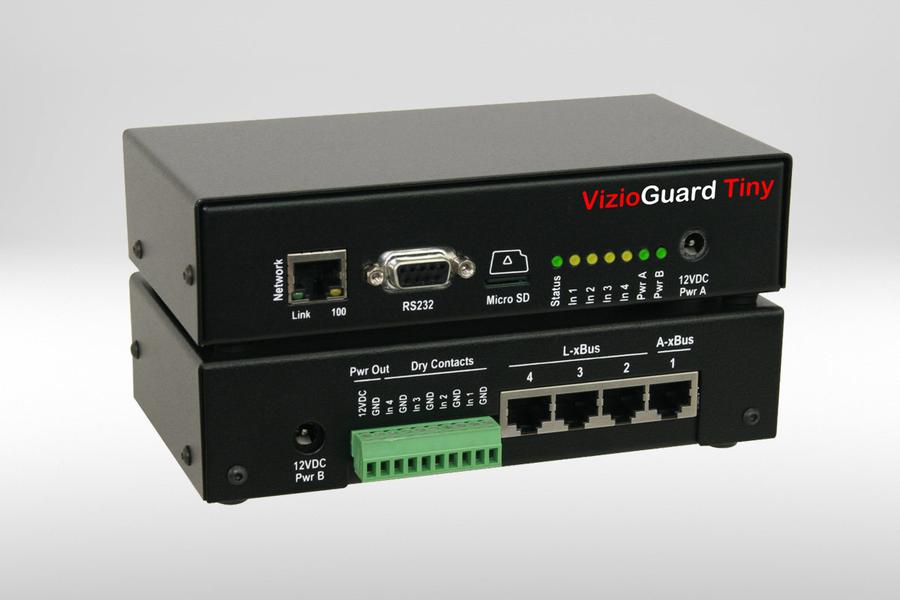

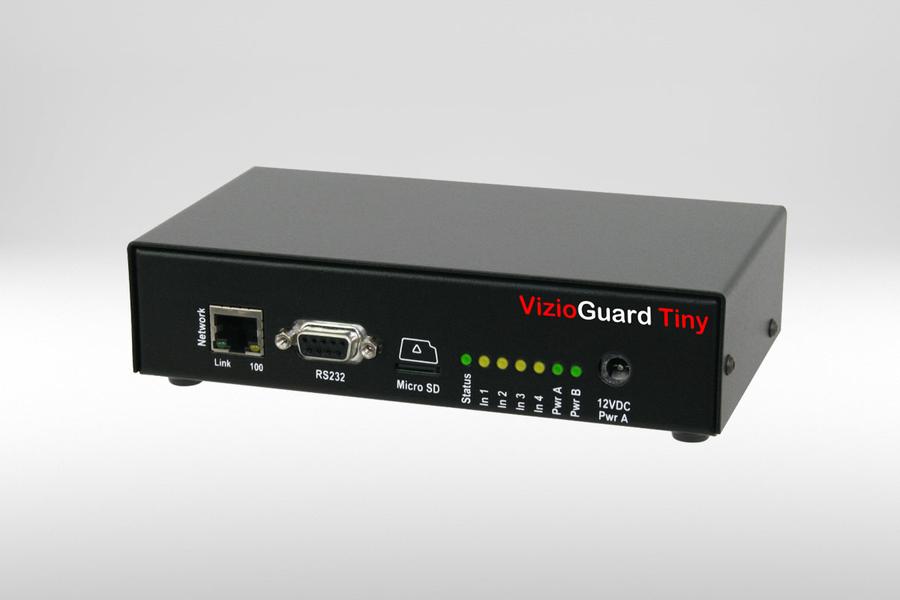

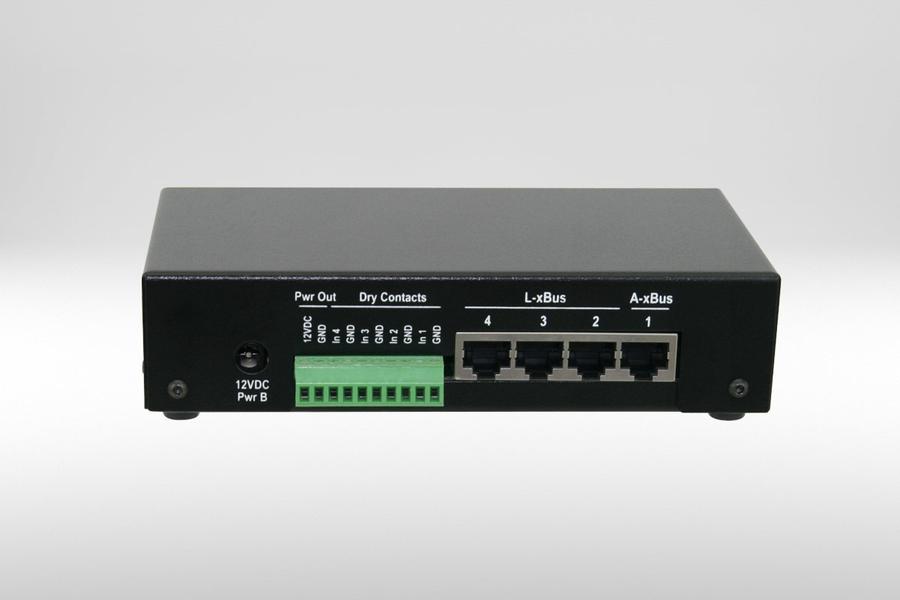

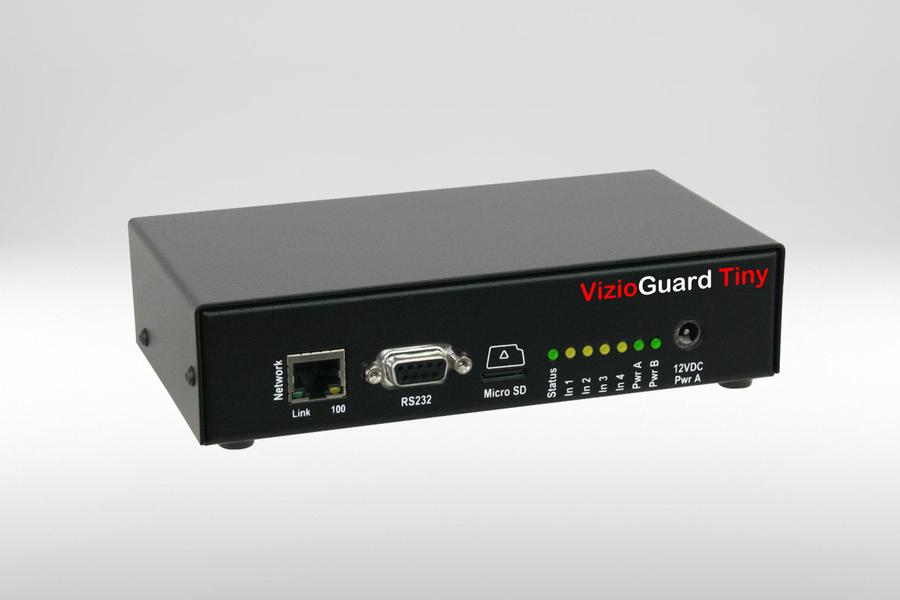

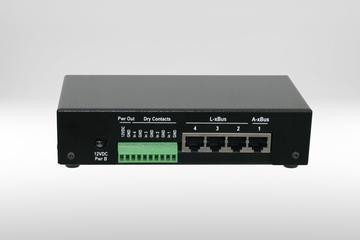

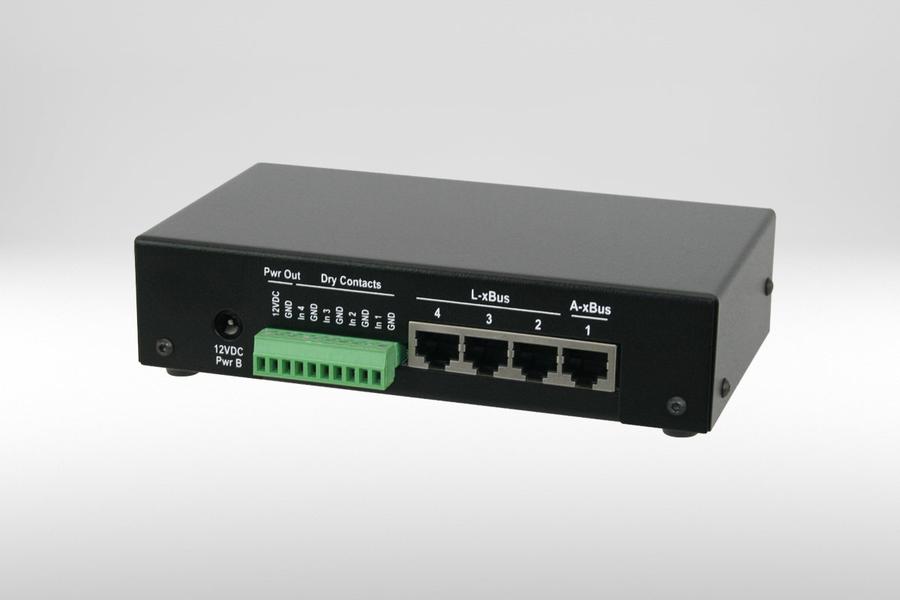

Anschlussmerkmale Rückseite Anschlussmerkmale Vorderseite
  • Optionale, redundante Stromversorgung
  • 4 potentialfreie Eingänge über Anschlussterminal
  • 4 xBus-Anschlüsse

  • Status-LED
  • RJ45-Netzwerkanschluss
  • RS232-Anschluss
  • 12VDC Stromanschluss
  • MicroSD-Karte

Power Distribution

Als reines Umgebungsüberwachungssystem stellt der VizioGuard Tiny keine direkte Power Distribution Unit dar. Über den xBus-Anschluss ist die Anbindung an einen ePowerSwitch jedoch gewährleistet und über die entsprechenden Sensoren (Spannungsprüfer, Stromprüfer) eine unmittelbare Kontrolle der angeschlossenen Geräte möglich.

Um ein hohes Maß an Ausfallsicherheit gewährleisten zu können, verfügt der VizioGuard über eine redundante Stromversorgung. Bestimmte Peripheriegeräte können auf diese Weise zusätzlich abgesichert werden.

Monitoring

Gerätemonitoring
Die Überwachung der angeschlossenen Geräte erfolgt mittels Ping- oder Scan-Kommando über IP. Bei einem Absturz wird automatisch eine Meldung als SNMP-Trap, E-Mail oder Syslog gesendet. Die überwachten Geräte (bis zu 36) können anhand definierter Regeln neu gestartet werden.

Mit dem VizioGuard sind flexible und preiswerte Lösungen für die Energieverwaltung von Servern oder weiteren Geräten möglich. Die Einsatzbereiche beschränken sich dabei nicht nur auf das IT-Umfeld.

Umgebungsmonitoring
Über die xBus-Anschlüsse auf der Geräterückseite können bis zu 36 Sensoren und Detektoren über Standard CAT-Kabel angeschlossen werden. Die Übertragung der Signale erfolgt voll digital und ist über eine maximale Strecke von bis zu 200m möglich. Die Nutzung einer vorhandenen Kabelinfrastruktur ist problemlos gewährleistet. Die Eingänge können in definierbaren Regeln eingesetzt werden, um automatisch entsprechende Notaktionen auszulösen.

Sensoren und Detektoren können flexibel kombiniert und an jeder beliebigen Stelle im Überwachungsbereich platziert werden. Auf diese Weise ist bspw. die Optimierung einer größeren, demilitarisierten Zone (z. B. Hotspots im klimatisierten Bereich) mit einem geringen Aufwand möglich.

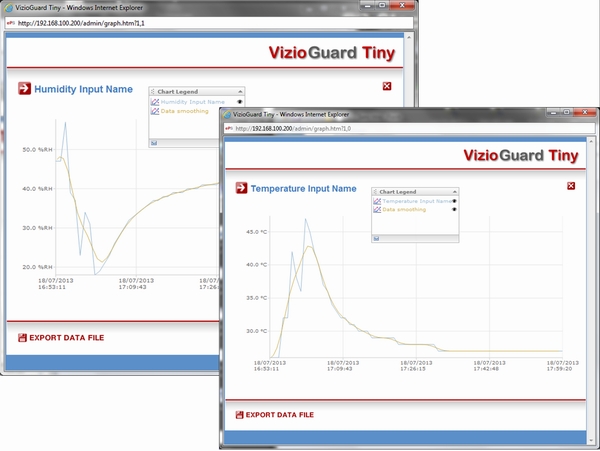

Im Bild rechts ist beispielhaft die grafische Auswertung eines Temperatur- und Luftfeuchtigskeitssensor abgebildet.

Anschlussterminal
Über die potentialfreien Kontakte des Anschlussterminals stehen insgesamt 4 digitale Eingänge zur Verfügung. An diese sind bspw. Rauch-, Wasser oder Bewegungsmelder konnektierbar, die in vollem Umfang überwacht und ausgewertet werden können.

Management

Die Verwaltung und Steuerung des Gerätes erfolgt komfortabel im Webbrowser. Darüber hinaus ist es möglich, Schaltbefehle über einen KVM Switch oder eine Terminal Konsole zu senden.

Authentifizierung
Zur Authentifizierung benutzen alle aktuellen ePowerSwitch-Geräte einen Nonce (kryptographischer Einmalwert) und eine Hash-Funktion, damit die Zugangsdaten nicht rekonstruiert werden können. Zur vollständig verschlüsselten Übertragung aller Daten sind entsprechende Geräte im Programm verfügbar (bspw. ePowerSwitch 8XM oder VizioGuard).

Benutzerkonten
Der Administrator kann über das Web-Interface bis zu 40 Benutzerkonten mit unterschiedlichen Rechten erstellen. Der Zugang zum Webserver ist durch 32 Zeichen lange Benutzernamen und Passwörter geschützt. Darüber hinaus können bis zu 40 Benutzer gleichzeitig auf den ePowerSwitch und alle angeschlossenen xBus-Peripheriegeräte zugreifen.

Gruppierung von Sensoren
Die Gruppierung von Sensoren und Modulen ermöglicht es, beliebige Überwachungsbereiche zu definieren. Für diese Bereiche werden die dort angesiedelten Sensoren, Detektoren und Module in einer Gruppe zusammengefasst. Auf diese Weise können u. a. bauliche Trennungen innerhalb der Infrastrukturen dezidiert abgebildet und überwacht werden.

Programmierbare Regeln
Bis zu 32 Regeln können konfiguriert werden, um analoge Werte und digitale Eingänge zu überwachen. Im Alarmzustand löst das Gerät vorprogrammierte Aktionen aus, die bspw. Relais und Steckdosen schalten oder E-Mails, SNMP-Traps und Syslog-Meldungen senden.

Timer und Scheduler
Über einen Timer sowie eine Scheduler-Funktion bietet das Gerät die Möglichkeit, automatisiert die Netzschalter zu bedienen. Einzelne Netzschalter aber auch Gruppen werden zu definierten Zeitpunkten ein- bzw. ausgeschaltet. Über die Scheduler-Funktion ist es weiterhin möglich, automatisch E-Mails, SNMP-Traps und Syslog-Meldungen zu senden. Durch eine Verbindung mit dem Internet ist die Option gegeben, auf entfernten ePowerSwitch-Geräten eine Aktion auszulösen.

Bezeichnungen
Allen angeschlossenen Geräten und Sensoren inkl. dem Gerät selbst können bis zu 32 Zeichen lange Bezeichnungen vergeben werden. Diese eindeutige Identifizierung vereinfacht die Programmierung von Regeln, Gruppen und den zugehörigen Aktionen.

Onlinehilfe
Eine intuitive Benutzeroberfläche und eine kontextsensitive Onlinehilfe ermöglichen den Administratoren eine schnelle Konfiguration der vielfältigen und leistungsstarken Funktionen dieses Systems. Detaillierte Anleitungen und Erklärungen befinden sich in der Betriebsanleitung.

Features

  • Modulares und flexibles System für den Einsatz von 4 Peripheriegeräten
  • Überwachung durch Sensoren (Temperatur, Feuchtigkeit, Umgebung, Helligkeit)
  • Überwachung durch Detektoren (Flüssigkeit, Bewegungen, Rauch)
  • Überwachung durch Strom- und Spannungsprüfer
  • Überwachung durch potentialfreie Kontakte
  • Aufgabenplanung für das Auslösen von vorprogrammierten Aktionen (Überwachung von Netzschaltern, Senden von Syslog-Meldungen oder SNMP-Traps)
  • Fernsteuerung von angeschlossenen Netzschaltern
  • Autonome Systemuhr mit NTP-Synchronisierung für Datierung der Syslog-Meldungen, Log und SNMP-Traps
  • Optionale redundante Stromzufuhr
  • Kompaktes Metallgehäuse
  • Schnelle und einfache Installation über einen Webbrowser
  • Integrierte Onlinehilfe
Technische Daten
Input 2 power inputs
Nominal voltage: 12V
Max. current: 1A
Connection terminal 4 digital inputs
Dry contacts
12V / 100mA
Network standards IEEE 802.3, 10/100 Mbit/s
Network protocols TCP/IP, HTTP, HTTPS
SSL technology Version 2 and 3
Network connection RJ45 for UTP CAT5
Max. network cable length 100 m
Terminal connection RS232, SUB-D 9 female
Connection bus RJ45
LED Power, Network, Digital input
Operating temperature 0°C to +40°C
Operating humidity 10% to 80%
Dimensions (W x H x D) 170 x 42 x 110
Weight 0.6 kg
Approvals CE, EN55022, EN55024, RoHS
Guarantee 2 years repair/replace

Produktanfrage

VizioGuard Tiny

Der VizioGuard Tiny ist das ideale Überwachungsystem für kleine bis mittlere Infrastrukturen. Seine modulare Architektur macht dieses System äußerst vielseitig. Über den hauseigenen xBus-Anschluss sind bis zu 4 beliebige Peripheriegeräte anschließbar. Darüber hinaus steht ein Anschlussterminal mit 4 potentialfreien Kontakten zur Verfügung, über die entsprechende Detektoren wie bspw. Magnetkontakte, Rauch-, Flüssigkeits oder Bewegungsmelder konnektiert werden können.

  • 4 potentialfreie Kontakte
  • 4 xBus-Anschlüsse
  • Flexibel Kaskadierbar
  • Überwachung der Stromversorgung
