ePowerSwitch 1XS

Beschreibung

Der ePowerSwitch 1XS bietet zahlreiche Erweiterungsmöglichkeiten für alle ePowerSwitch Master-Geräte und das VizioGuard-System. Es steht 1 IEC320-Netzschalter zur Verfügung, der einzeln oder auch in einer beliebige Gruppe geschaltet werden kann.

Der hauseigene xBus-Anschluss (Standard-RJ45) gewährleistet die Erweiterung des Systems auf bis zu 16 IEC320-Netzschalter. Über den DIP-Schalter auf der Vorderseite ist dabei eine einfache Konfiguration und Terminierung der Kaskade möglich.

Das Gerät sowie die Netzschalter werden über einen ePowerSwitch Master oder über einen KVM Switch bedient.

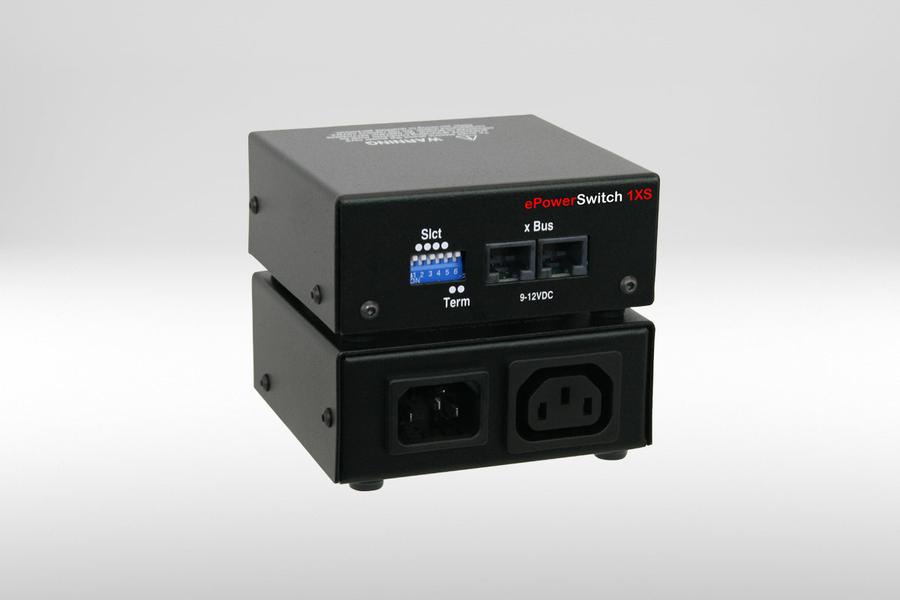

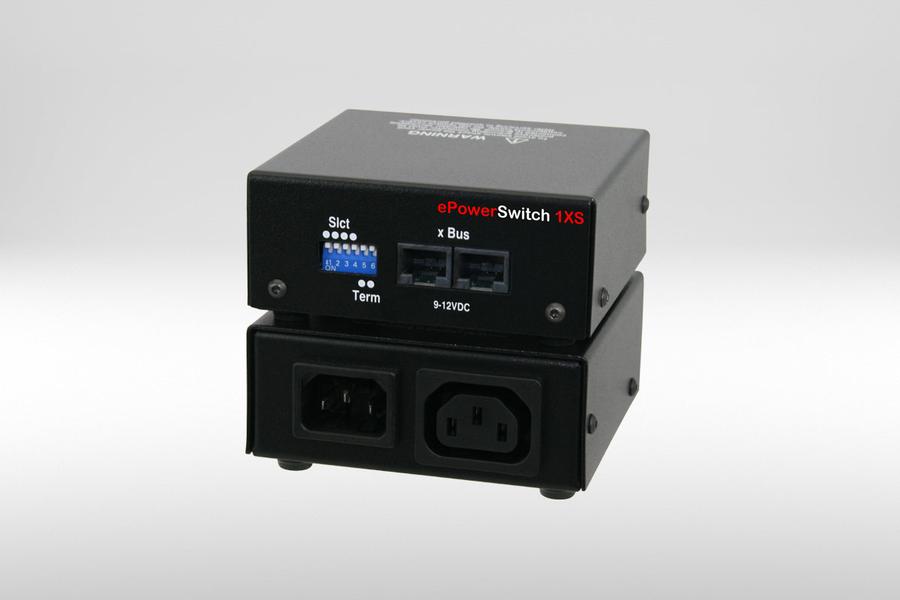

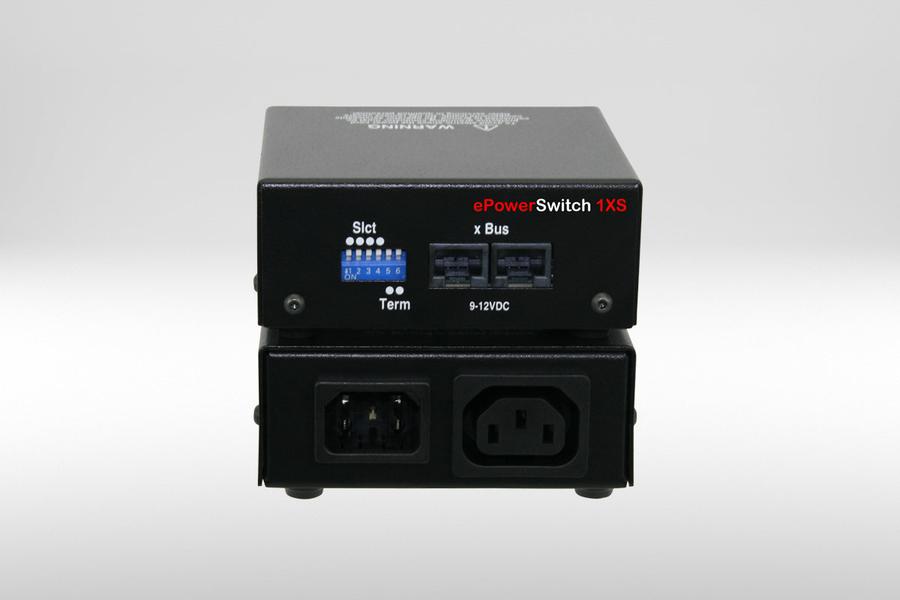

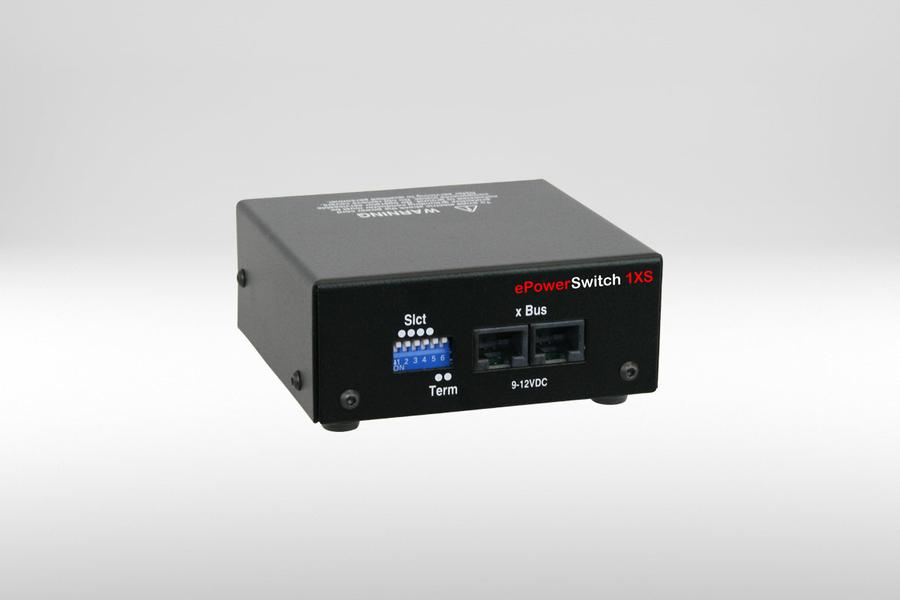

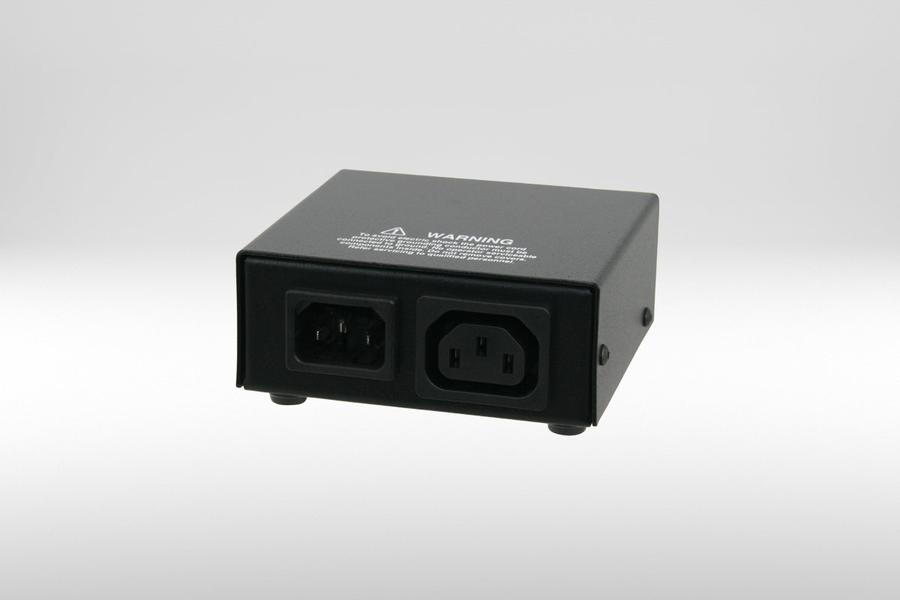

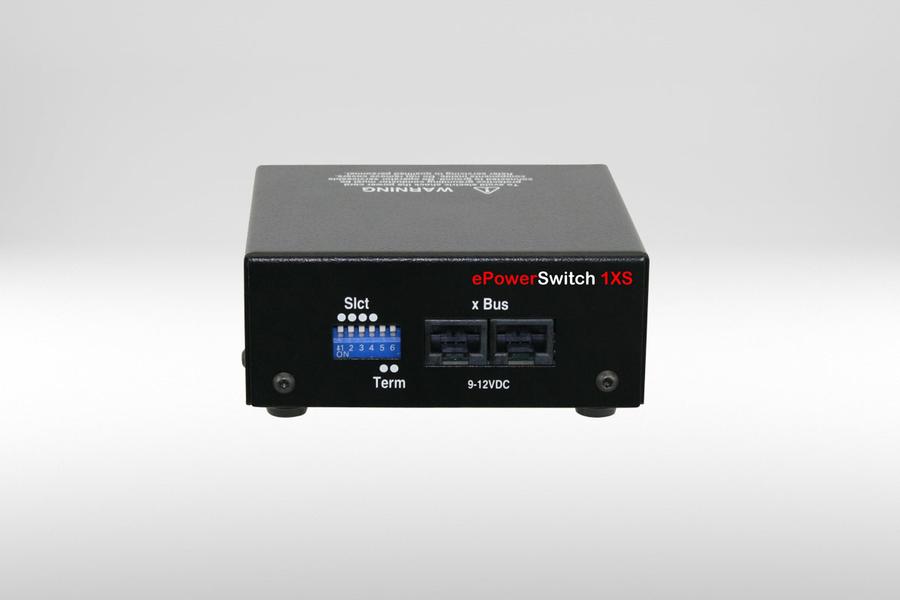

Anschlussmerkmale Rückseite Anschlussmerkmale Vorderseite

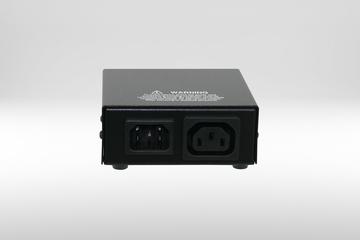

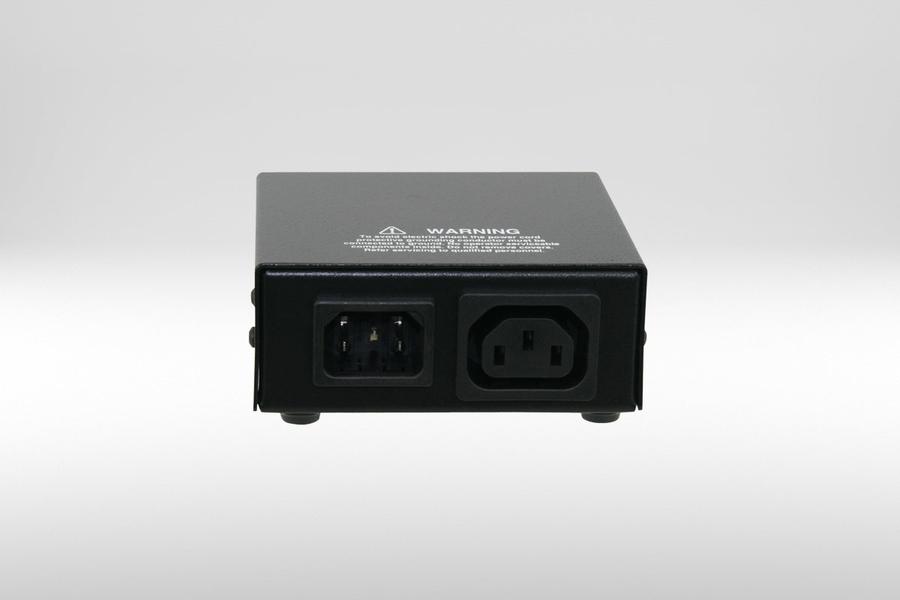

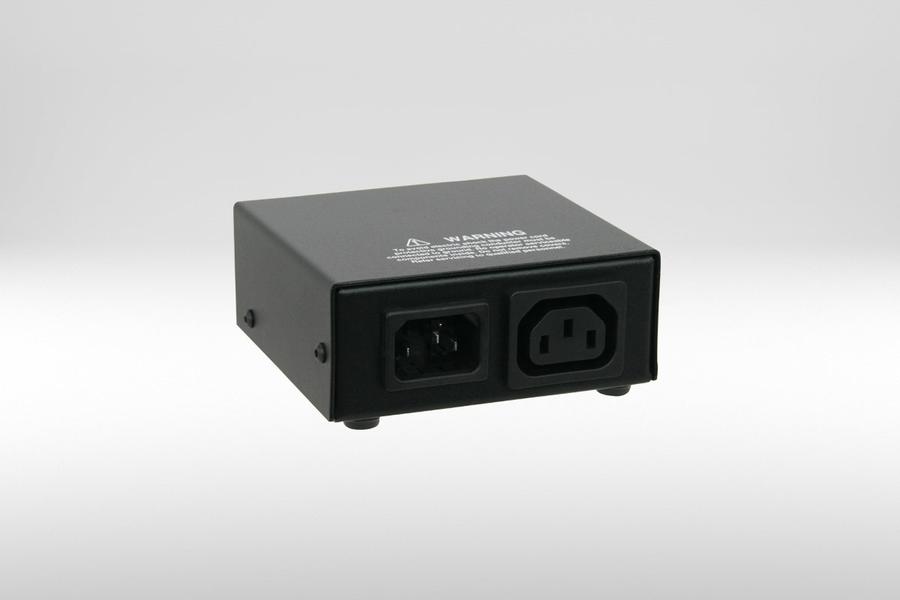

  • 1 IEC320-Eingang
  • 1 IEC320-Ausgang

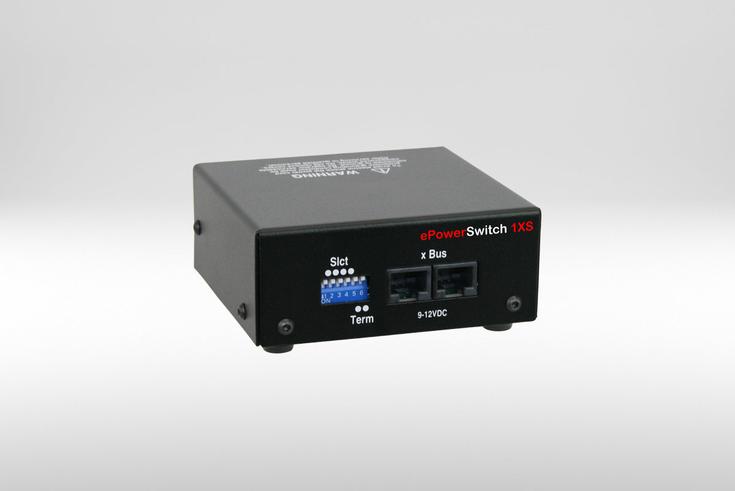

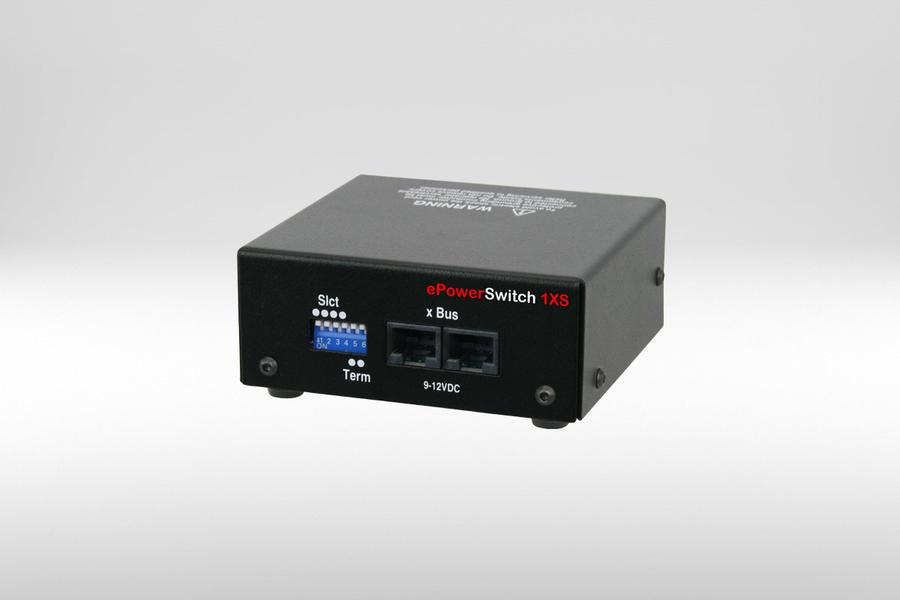

  • DIP-Schalter zur Konfiguration und Terminierung der Kaskade
  • xBus-Anschluss

Power Distribution

Jeder Netzschalter kann über IP oder eine RS232-Schnittstelle eingeschaltet, ausgeschaltet und neu gestartet werden. Dies kann über das Webinterface, einen KVM Switch, über SNMP oder ein beliebiges serielles Interface erfolgen. Sie können einzeln oder als individuell angelegte Gruppe – inklusive angeschlossener Erweiterungsgeräte – angesteuert werden. Das sequentielle Ein- bzw. Ausschalten verhindert dabei effektiv entstehende Lastspitzen innerhalb der IT-Umgebung.

Die Netzschalter sind mit extrem robusten HiAmp-Relais für hohe Einschaltströme ausgestattet. Für die Schaltvorgänge können individuelle Verzögerungen (1-255 Sekunden beim erneuten Einschalten, 1-3600 Sekunden beim Neustart) konfiguriert werden.

Monitoring

Gerätemonitoring
Die Überwachung der angeschlossenen Geräte wird über den eingesetzten ePowerSwitch Master realisiert. Dieser kann bis zu 40 IP-Adressen mittels Ping- oder Scan-Kommando überwachen und bei einem Absturz automatisch eine Meldung mittels SNMP-Trap, E-Mail und Syslog senden.Wenn die überwachten IP-Geräte über den ePowerSwitch versorgt sind, können sie automatisch neu gestartet werden. Eine Kombination der Neol ePowerSwitch- und VizioGuard-Produkte ist möglich.

Mit dem ePowerSwitch 1XS sind punktuelle Einbindungen von Einzelgeräten möglich. Auf diese Weise kann jederzeit ein zusätzliches Gerät in die Überwachung aufgenommen oder bspw. ein Server in einer entfernten Infrastruktur mit in die Kontrolle der Netzschalter integriert werden.

Umgebungsmonitoring
Als Satellite ermöglicht der ePowerSwitch 1XS hauptsächlich die Kaskadierung der Netzschalter. Sofern dieser an ein Master-Gerät angeschlossen ist, können dennoch bis zu 4 Sensoren und Detektoren über Standard CAT-Kabel angeschlossen werden. Die Übertragung der Signale erfolgt voll digital und ist über eine maximale Strecke von bis zu 200m möglich. Die Nutzung einer vorhandenen Kabelinfrastruktur ist problemlos gewährleistet. Die Eingänge können in definierbaren Regeln eingesetzt werden, um automatisch entsprechende Notaktionen auszulösen.

Sensoren und Detektoren können flexibel kombiniert und an jeder beliebigen Stelle im Überwachungsbereich platziert werden. Auf diese Weise ist bspw. die Optimierung einer größeren, demilitarisierten Zone (z. B. Hotspots im klimatisierten Bereich) mit einem geringen Aufwand möglich.

Management

Die Verwaltung und Steuerung des Gerätes erfolgt über den integrierten Webserver komfortabel im Webbrowser. Darüber hinaus ist es möglich, Schaltbefehle über einen angeschlossenen KVM Switch oder eine Terminal Konsole zu senden.

Authentifizierung
Zur Authentifizierung benutzen alle aktuellen ePowerSwitch-Geräte einen Nonce (kryptographischer Einmalwert) und eine Hash-Funktion, damit die Zugangsdaten nicht rekonstruiert werden können. Zur vollständig verschlüsselten Übertragung aller Daten sind entsprechende Geräte im Programm verfügbar (bspw. ePowerSwitch 8XM oder VizioGuard).

Benutzerkonten
Der Administrator kann über das Web-Interface bis zu 40 Benutzerkonten mit unterschiedlichen Rechten erstellen. Der Zugang zum Webserver ist durch 32 Zeichen lange Benutzernamen und Passwörter geschützt. Darüber hinaus können bis zu 40 Benutzer gleichzeitig auf den ePowerSwitch und alle angeschlossenen xBus-Peripheriegeräte zugreifen.

Gruppierung von Netzschaltern
Die Gruppierung von Netzschaltern ermöglicht es, einen Server mit redundanter Stromversorgung oder mehre Geräte mit einem Befehl über einen Browser oder SNMP ein- bzw. auszuschalten. Mit dem ePowerSwitch 1XS ist es möglich, beliebige Gruppen zu bilden. Angeschlossene Erweiterungsgeräte (bspw. der ePowerSwitch 8XS) werden dabei mit erfasst und verwaltet. Die Anzahl der Netzschalter in der Gruppe ist beliebig.

Programmierbare Regeln
Bis zu 32 Regeln können konfiguriert werden, um analoge Werte und digitale Eingänge zu überwachen. Im Alarmzustand löst das Gerät vorprogrammierte Aktionen aus, die bspw. Relais und Steckdosen schalten oder E-Mails, SNMP-Traps und Syslog-Meldungen senden.

Timer und Scheduler
Über einen Timer sowie eine Scheduler-Funktion bietet das Gerät die Möglichkeit, automatisiert die Netzschalter zu bedienen. Einzelne Netzschalter aber auch Gruppen werden zu definierten Zeitpunkten ein- bzw. ausgeschaltet. Über die Scheduler-Funktion ist es weiterhin möglich, automatisch E-Mails, SNMP-Traps und Syslog-Meldungen zu senden. Durch eine Verbindung mit dem Internet ist die Option gegeben, auf entfernten ePowerSwitch-Geräten eine Aktion auszulösen.

Bezeichnungen
Allen angeschlossenen Geräten und Sensoren inkl. dem Gerät selbst können bis zu 32 Zeichen lange Bezeichnungen vergeben werden. Diese eindeutige Identifizierung vereinfacht die Programmierung von Regeln, Gruppen und den zugehörigen Aktionen.

Onlinehilfe
Eine intuitive Benutzeroberfläche und eine kontextsensitive Onlinehilfe ermöglichen den Administratoren eine schnelle Konfiguration der vielfältigen und leistungsstarken Funktionen dieses Systems. Detaillierte Anleitungen und Erklärungen befinden sich in der Betriebsanleitung.

Features

  • 1 Stromeingang mit 10A
  • 1 Netzschalter mit 10A
  • Kaskadierbar
  • Steuerung des Netzschalters erfolgt über einen ePowerSwitch Master oder das VizioGuard-System
  • Spezielles Hochstrom-Relais (120A / 20ms).
  • Programmierbare Zeitspannen für einen Neustart
  • Belegt nur 1U im Rack
Technische Daten
Input 1 IEC320 EN60320 C14 (M) 10A
Nominal voltage: 230V / 50Hz
Max. current: 10A
Output 1 IEC320 EN60320 C13 (F)
Nominal voltage: 230V / 50Hz
Max. current/outlet: 10A
Termination 6-pol. DIP Switch
Connection bus RS485, RJ45
Operating temperature 0°C to +40°C
Operating humidity 10% to 80%
Dimensions (W x H x D) 100 x 42 x 95
Weight 0.4 kg
Approvals CE, EN55022, EN55024, RoHS
Guarantee 2 years repair/replace
